电缆桥架、母线槽、线槽安装分项工程施工工艺标准，对工程施工有着极其重要的工作准则，必须符合设计要求及国家产品标准的规定。
下面是上海奈格实业有限公司详细介绍电缆桥架、母线槽、线槽安装分项工程施工工艺标准，为大家在施工中起到参考作用。
施工准备
第一节：材料要求
1.1桥架、线槽及其附件规格型号符合设计要求、内外光滑平整、无棱刺，不应有扭曲、翘边等变形现象，特别是钢板的厚度要满足要求；

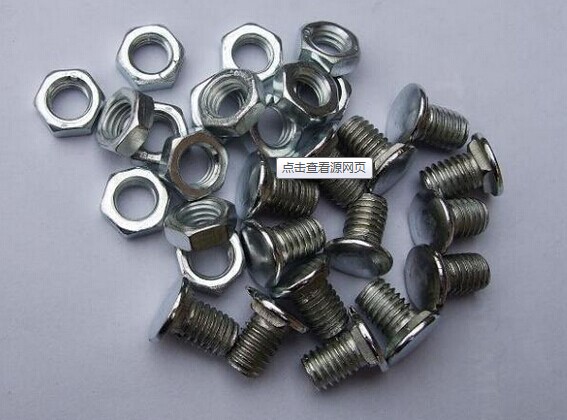

另外连接螺栓一定要求是镀锌的，否则还未到交工时就会全部生锈，膨胀螺栓应根据允许拉力和剪刀进行选择。
如图
1.2母线槽应按每层为一节进货，并且不允许有任何偏差，进货时要对绝缘电阴进行测试，达不到要求的拒绝收货，并且在订货时要绘制详
细的组装图，并且在现场要核实。
1.3母线槽定货时应要求厂家考虑好插接孔的位置，其位置以装上插接箱后，插接箱的底与电表箱底相平为准。
第二节：主要机具
线坠、粉线袋、电工工具、手电钻、冲击钻、兆欧表、万用表。
第三节：作业条件
3.1配合土建的结构施工，预留孔洞、预埋铁构件等全部完成
3.2土建的强电井装修全部完成，门锁完好能交付使用。
3.3顶棚和墙面装修全部完成。
四、工艺流程
4.1桥架、金属线槽：
预留孔洞、预埋铁构件→弹线定位→支架制安→吊装桥架（线槽）→放线连接。
4.2插接母线槽：
设备全件检查→ 支架制安→ 安装→ 绝缘电阻测试→ 试运行验收。
五、操作工艺
5.1预留孔洞、预埋铁构件：根据设计图纸预留好孔洞和相关的铁构件。
5.2弹线定位：
安装前要弹线定位，确定每个位置的支吊架的长度、宽度等规格，不能加工成一样的，因为板面不可能全部相同，总之一个原则就是要确
保安装好后的桥架要平直，不能有弯曲、高低不平的现象。
5.3支架制安
1.支吊架所用钢材应平直、无扭曲，下料时要严格编号，一个一个地按照弹线定位时准确测量的尺寸下料加工。
2.焊接质量优良。焊接牢固、无变形，焊缝均匀平整，焊缝宽度应满足要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。
3.下料后在制作前均要对圆钢进行调查，支架的加工质量直接影响到桥架、母线槽安装的平直度。
4.金属膨胀螺栓安装：
1）直径误差控制在＋０.５mm—-０.３mm，深度误差控制在＋３mm内，钻孔后应将孔内残存的碎屑清除干净，螺栓固定后其头部偏斜值不
应大于２mm。
2）螺栓及套管的选择要根据承受荷重来确定，且应符合产品技术条件，地下室桥架支架的膨胀螺栓用M12*10，竖井桥架支架的膨胀螺栓用
M12*8。在安装膨胀螺栓时应垫上木块，用铁锤敲进洞内，应保证套管与建筑物表面平齐，螺栓端部外露部份敲击时，不得损伤螺栓的丝扣
。
5.支架在安装时要保证紧固、保证横平竖直，在有坡度的建筑物上安装支架应与建筑物有相同坡度，安装好支架后吊装桥架前，要对安装
好的支架进行一次弹线，检查平直度，高低不平处要求进行重新调整制作这个尺寸不合的支架。
6.支架的切断严禁采用气割，必须使用切割机，支架开孔应用台钻、手电钻，严禁采用气割。孔径不得大于固定螺栓直径2mm。
7.支架固定用2颗膨胀螺栓，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。
8.支架刷防腐油漆应均匀，最后刷银粉漆。
9.支架安装间距1.5—2m,保持间距均匀，在进出按线盒、箱、柜、转角、转弯、变形缝两端及丁字接头的三端,调高调低接头间0.5M设置一
个支架。
5.4.安装
1.在支架安装固定并达到要求后吊装桥架线槽。接口平整，接缝处紧密平直，槽盖安装后应平整无翘角。出线口的位置正确，桥架与线槽
的段与段、段与单道等附件连接时采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密、平齐。用水平尺确定其平直度。拉通
线检查扭曲度。
2.线槽与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝固定。末端应加装封堵。
3.桥架、线槽、母线槽段与段之间均应安装接地跨接线，还应每段每个附件均要与PE线连接，严禁焊接，均采用螺栓连接，均安加弹簧垫
与平垫圈，连接处的油漆必须要求清理干净，连接好后一定要做好防腐处理。
4．PE线连接
从低压配电室接地钢板引出PE线（镀锌扁钢-40*5）沿着桥架的支架敷设安装，与支架进行焊接。在核心筒强电井入口的接地钢板处再进行
一次重复接地，再垂直沿着梯架引上，并与强电井内一周的接地母排相卡接。各段桥架，母线槽均要与PE线连通，用黄绿双色线BV-16导线
（或用1cm宽的软铜编织带）用螺栓软连接，严禁焊接，严禁串联。
5.母线安装时，每安装好一段都要进行一次绝缘测试，以免安装完后再发现问题时很难找到故障点。
5.5．绝缘电阻测试
1.对母线槽安装好后安进行详细检查，并用塞尺检查连接处的缝隙，不准有金属之类的东西残存在母线上，以防短路事故的发生。
2.用绝缘电阻表进行绝缘摇测，母线绝缘电阻大于0.5MΩ。
5.6桥架、线槽、母线槽穿墙、穿楼板的孔洞全部用防火棉封堵严实，封堵的防火棉上要求土建赶一层薄沙浆。
六、质量标准
6.1保证项目：
1.母线槽外壳地线、连接紧密、无遗漏、母线绝缘电阻值大于0.5MΩ。桥架、母线槽、线槽规格材料必须符合设计和施工验收规范规定。
检验方法：观察检查、检查合格证明文件或进行实测。
6.2基本项目：
1.支架安装位置正确，横平紧直，固定牢固、成排成列、间距均匀、油漆完整。
2.桥架、母线槽、线槽横平竖直、平直、无扭曲，接口严密整齐。
3.PE线及接地线完整无漏缺现象，符合设计与施工验收规范。
检验方法：用尺测量、拉线测量、外观检查。
6.3．允许偏差项目。
1.平直度、垂直度不应超过5mm。
检验方法：用吊线、拉线、尺量检查。
七、专业配合及成品保护.
7.1主体完工后，安装就进入了高峰期，设备房、强电井、弱电井砌筑起来，我方能提前进入安装，这一条必须引起土建的重视。否则安装
进度会受到严重影响，反过来影响总工期。
7.2桥架、母线槽、线槽安装完毕后用塑料薄膜封盖，防止抹灰的水泥沙浆、油漆污染。
7.3强电井里的母线槽要求强电井门锁安装完毕后才能安装，才能保证不受污染，不受损坏。
7.4安装桥架、母线槽、线槽前一定要预留好孔洞，不能随便凿打土建墙体。
八、应注意的质量问题
8.1桥架、母线槽、线槽的安装不直，母线槽接触不紧密。
8.2接地线不全，有漏接现象。PE线不直，支架没有接地。
随着科研、设计、施工、管理实践中客观情况的变化，国家工程建设标准主管部门不断地进行标准规范制订、修订。电缆桥架、母线槽、槽安装分项工程施工工艺标准就显得更为重要。
|
